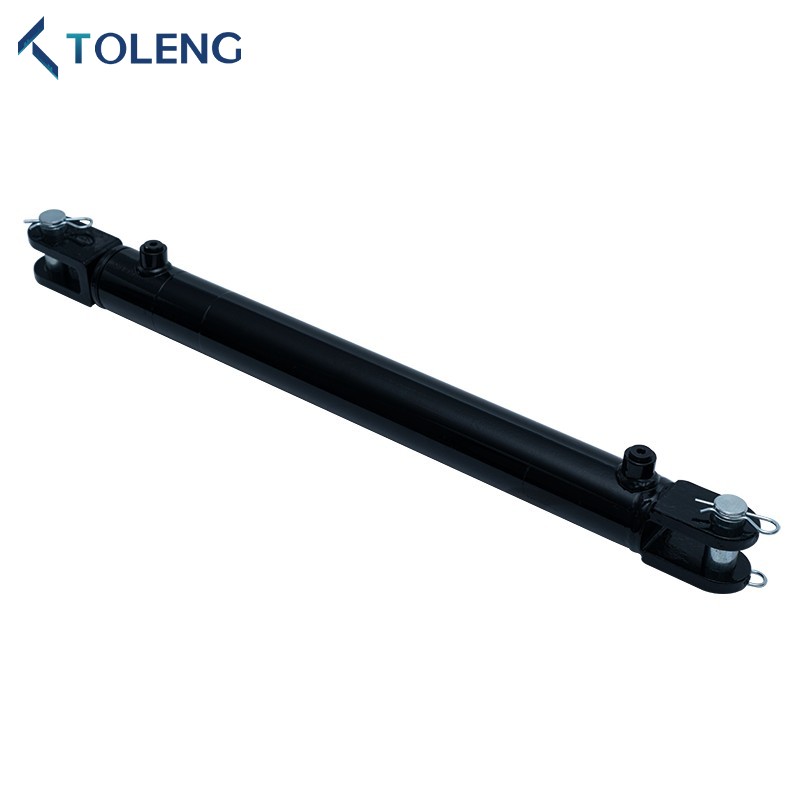

Cilindro hidráulico soldado de la serie WCL estándar
Cilindro hidráulico soldado de la serie WCL estándar
Toleng es un reconocido proveedor de cilindros hidráulicos para aplicaciones industriales en China. Nuestros cilindros cumplen con todos los principales estándares de la industria, con otras especificaciones disponibles a pedido. Todos los cilindros hidráulicos soldados de la serie WCL estándar de Toleng están diseñados para brindar un servicio largo y eficiente con bajos requisitos de mantenimiento, garantizando una alta productividad a lo largo de la vida útil del producto.
Enviar Consulta
Descripción del Producto
El cilindro hidráulico soldado de la serie WCL estándar de Toleng es un componente especializado diseñado para cumplir con los requisitos únicos y específicos en diversas industrias. Hecho a mano con precisión e innovación, ofrece un rendimiento y confiabilidad excepcionales. La experiencia de Toleng asegura que este cilindro esté diseñado para superar los desafíos planteados por aplicaciones no convencionales.
Los cilindros hidráulicos estándar de la serie WCL son fáciles de instalar y exhiben un alto rendimiento. Cada cilindro se somete a pruebas estrictas que superan los estándares de la industria, lo que garantiza la máxima confiabilidad y rendimiento. Además, son rentables y siempre tienen una gran demanda.
Los cilindros hidráulicos estándar de la serie WCL son fáciles de instalar y exhiben un alto rendimiento. Cada cilindro se somete a pruebas estrictas que superan los estándares de la industria, lo que garantiza la máxima confiabilidad y rendimiento. Además, son rentables y siempre tienen una gran demanda.
Especificación de cilindro hidráulico soldado de la serie WCL estándar
1. Presión de trabajo: 3000 psi
2. Rod: acero, inducción endurecido y cromado chapado
3.Pistón: hierro dúctil, para una mayor durabilidad
4.Pubo: acero, perfeccionado y precisión terminada
5.gland: enhebrado
6.pin: acero, zinc chapado
7. SEALS: Hallite, Aston, Nok, DZ, etc. de alta calidad. Personalizable.
8. Pint: negro, verde, rojo, amarillo, etc. Los colores personalizados están disponibles.
2. Rod: acero, inducción endurecido y cromado chapado
3.Pistón: hierro dúctil, para una mayor durabilidad
4.Pubo: acero, perfeccionado y precisión terminada
5.gland: enhebrado
6.pin: acero, zinc chapado
7. SEALS: Hallite, Aston, Nok, DZ, etc. de alta calidad. Personalizable.
8. Pint: negro, verde, rojo, amarillo, etc. Los colores personalizados están disponibles.
Parámetros técnicos de cilindro hidráulico soldado de la serie WCL estándar
| PARTE NÚMERO |
PERSONA ENTERADA DIÁMETRO |
FORASTERO DIÁMETRO |
*A | B | C | D | *MI | F | G | H | J | K | VARA DIÁMETRO |
PUERTO |
| TWCL15- | 1.50 " | 2.00 " | 8.25 " | 1.62 " | 0.87 " | 1.37 " | 2.25 " | 1.37 " | 0.75 " | 0.76 " | 0.93 " | 1.87 " | 1.00 " | 3/8npt |
| TWCL20- | 2.00 " | 2.50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.07 " | 1.00 " | 2.06 " | 1.25 " | 3/8npt |
| TWCL25- | 2.50 " | 3.00 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.81 " | 2.18 " | 1.50 " | 1/2npt |
| TWCL30- | 3.00 " | 3.50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.81 " | 2.18 " | 1.50 " | 1/2npt |
| TWCL35- | 3.50 " | 4.00 " | 10.25 " | 2.37 " | 1.12 " | 2.00 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.93 " | 2.18 " | 1.75 " | 1/2npt |
| TWCL40- | 4.00 " | 4.50 " | 10.25 " | 2.37 " | 1.12 " | 1.75 " | 3.12 " | 2.00 " | 1.00 " | 1.01 " | 1.06 " | 2.18 " | 2.00 " | 1/2npt |
| TWCL50- | 5.00 " | 5.50 " | 13.00 " | 3.12 " | 1.62 " | 2.25 " | 3.62 " | 2.25 " | 1.50 " | 1.51 " | 1.37 " | 2.75 " | 2.50 " | 1/2npt |
| *Para el trazo de 8 ":*a = 12.25" (2 "a 4" Bore) | ||||||||||||||
| *Para 8 "trazo:*e = 5.12" (2 "a 4" Bore) | ||||||||||||||
| *Para orientación de 1.50 "a 4.00": los puertos SAE están disponibles | ||||||||||||||
| Rango de temperatura del sello: -30 ℃/+100 ℃ (-22 ° F/+212 ° F) | ||||||||||||||
| Velocidad máxima del sello: 3 pies/seg | ||||||||||||||
| Presión de trabajo máxima retraída = 3000PSI | ||||||||||||||
| Cilindro de horno soldado de hembra | |||||||
| Número de parte | VARA DIÁMETRO |
ABURRIR& ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS |
|
| Retraído | EXTENDIDO | ||||||
| TWCL30-1504 | 1 | 1.5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 3/4 | 8 |
| TWCL30-1506 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1.5 "x10" | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1.5 "x18" | 28-1/4 " | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 NPT | 1 " | 18 |
| TWCL30 25506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2.5 "x34" | 44-1/4 " | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2.5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2.5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| Cylind Er de Cylind femenino soldado | |||||||
| Número de parte | VARA DIÁMETRO |
ABURRIR& ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 27 |
| TWCL30-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3.5 "X20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3.5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3.5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| Cilindro de horno soldado de hembra | |||||||
| Número de parte | VARA DIÁMETRO |
ABURRIR& ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0 "x10" | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4.0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4.0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4.0 "X20" | 30-1/4 " | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4.0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4.0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5.0 "x4" | 16-1/4 " | 20-1/4 " | 1/2npt | 1 " | 64 |
| TWCL30-5006 | 5.0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5.0 "x8" | 20-1/4 " | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0 "x10" | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5.0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5.0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5.0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5.0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5.0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5.0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5.0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5.0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5.0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5.0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5.0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5.0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||
Detalles del cilindro hidráulico soldado de la serie WCL estándar
