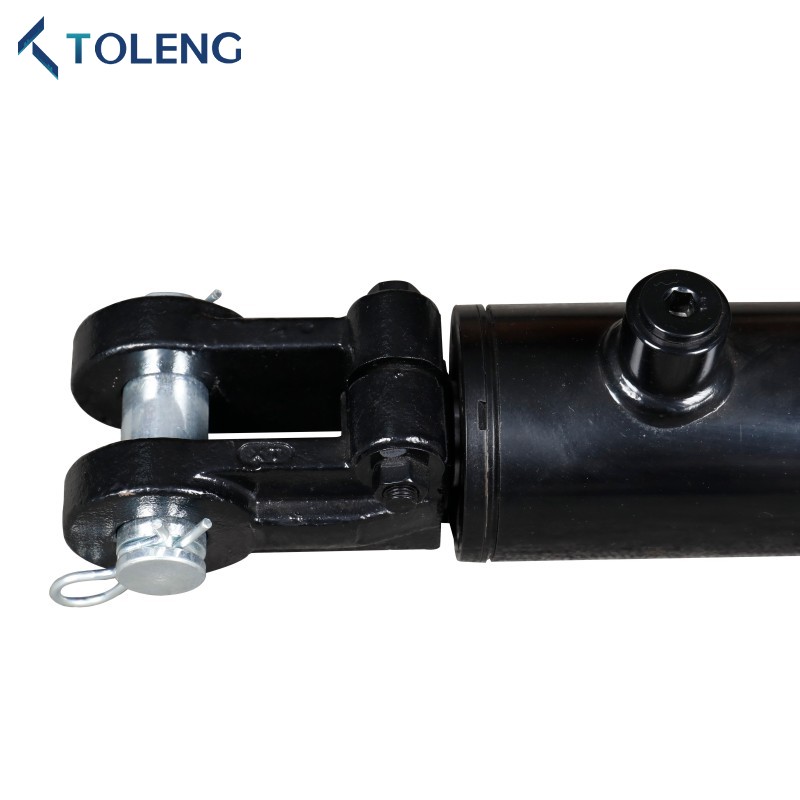

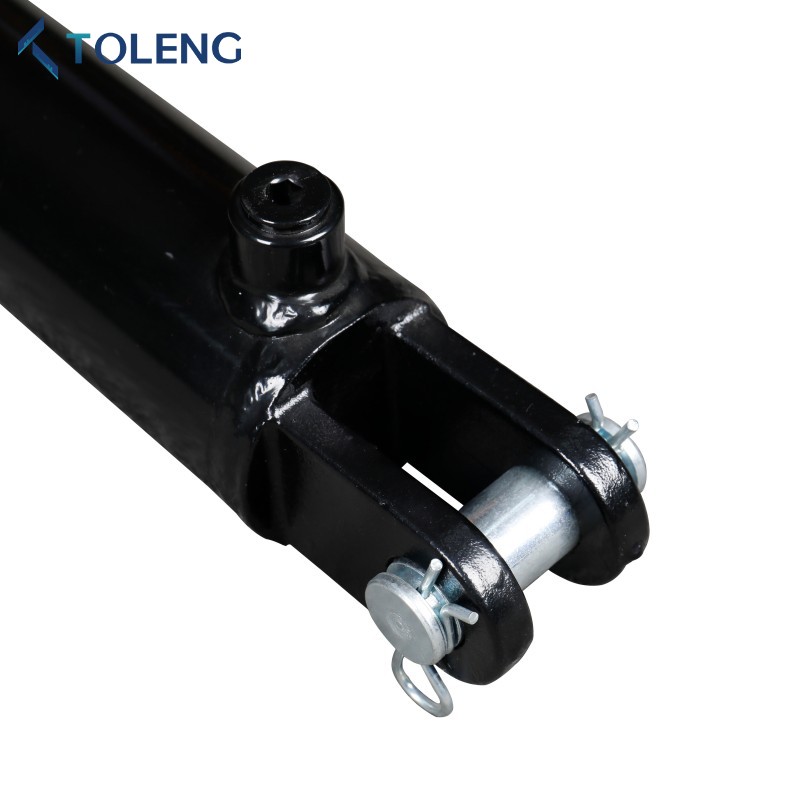

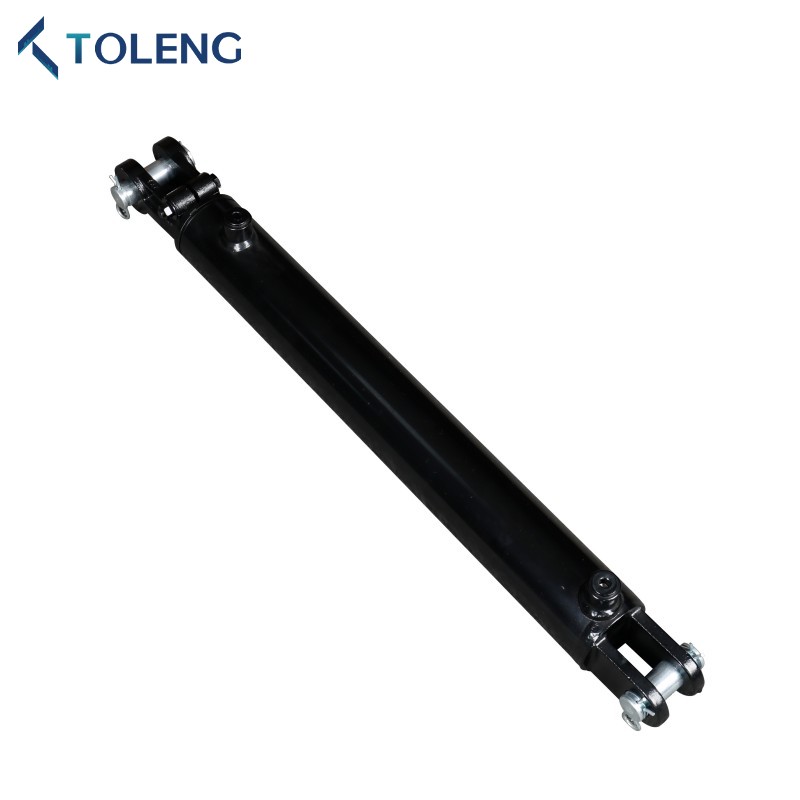

Cilindro hidráulico soldado de la serie ACL estándar
Cilindro hidráulico soldado de la serie ACL estándar
El cilindro hidráulico soldado de la serie ACL estándar de Toleng tiene una importancia significativa en nuestro negocio. Nuestros sistemas de fabricación y calidad están diseñados para ofrecer a cada cliente el mejor producto que se adapte a sus requisitos. El equipo de ingeniería interno de Toleng garantiza que las características y materiales elegidos para cada cilindro hidráulico soldado de la serie ACL estándar representan el diseño óptimo para su aplicación.
Enviar Consulta
Descripción del Producto
El cilindro hidráulico soldado de la serie ACL estándar de Toleng está diseñado para aplicaciones de servicio pesado, ampliamente utilizado en cualquier industria. Cada cilindro se somete a pruebas rigurosas que exceden los estándares de la industria y garantiza la máxima confiabilidad y rendimiento. Nuestros cilindros hidráulicos soldados ofrecen una gama de especificaciones para satisfacer demandas específicas de los clientes.
Aplicación de cilindro hidráulico soldado de la serie ACL estándar
El cilindro hidráulico soldado de la serie ACL estándar de Toleng está diseñado para aplicaciones de servicio pesado y se utiliza ampliamente en cualquier industria. Ofrece un rendimiento confiable y una operación eficiente para una productividad óptima.
Especificación de cilindro hidráulico soldado de la serie ACL estándar
1.Construcción: construcción soldada de servicio pesado
2. Presión de trabajo: 3000 psi
3. Ends -Rod: hierro dúctil, horca hembra roscada, ajustable con perno de bloqueo
4.Pistón: hierro dúctil, para una mayor durabilidad
5. Tubo: acero, perfeccionado y precisión terminada
6.gland: enhebrado
7.Pin: acero, zinc chapado
8. SEALS: Hallite, Aston, Nok, DZ, etc. de alta calidad. Personalizable.
9. Pint: negro, verde, rojo, amarillo, etc. Los colores personalizados están disponibles.
2. Presión de trabajo: 3000 psi
3. Ends -Rod: hierro dúctil, horca hembra roscada, ajustable con perno de bloqueo
4.Pistón: hierro dúctil, para una mayor durabilidad
5. Tubo: acero, perfeccionado y precisión terminada
6.gland: enhebrado
7.Pin: acero, zinc chapado
8. SEALS: Hallite, Aston, Nok, DZ, etc. de alta calidad. Personalizable.
9. Pint: negro, verde, rojo, amarillo, etc. Los colores personalizados están disponibles.
Parámetros técnicos de cilindro hidráulico de la serie ACL estándar de ACL
| PARTE NÚMERO |
PERSONA ENTERADA DIÁMETRO |
FORASTERO DIÁMETRO |
*A | B | C | D | *MI | F | G | H | I | J | K | L | VARA HILO |
VARA DIÁMETRO |
PUERTO |
| Tacl15- | 1.50 " | 2.00 " | 10.25 " | 1.50 " | 0.76 " | 1.62 " | 4.50 " | 1.87 " | 0.87 " | 1.75 " | 2.00 " | 1.62 " | 0.93 " | 1.87 " | 0.875-14UNF | 1.00 " | SAE#6 |
| TACL20- | 2.00 " | 2.50 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.12 " | SAE#8 |
| TACL25- | 2.50 " | 3.00 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.25 " | SAE#8 |
| Acad3- | 3.00 " | 3.50 " | 10.25 " | 2.00 " | .01 " | 1.87 " | 3.62 " | 2.25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0.87 " | 2.18 " | 1.250-12UNF | 1.50 " | SAE#8 |
| TACL35- | 3.50 " | 4.00 " | 10.25 " | 2.00 " | .01 " | 1.87 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 0.93 " | 2.18 " | 1.500-12UNF | 1.75 " | SAE#8 |
| TACL40- | 4.00 " | 4.50 " | 12.25 " | 2.25 " | .01 " | 1.75 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 1.00 " | 2.18 " | 1.500-12UNF | 2.00 " | SAE#8 |
| *Para un trazo de 8.00 ":*a = 12.25" | |||||||||||||||||
| *Para 8.00 "trazo:*e = 6.50" (1.50 "orificio) E = 5.62" (2.00 "a 4.00" Bore) | |||||||||||||||||
| Rango de temperatura del sello: -30 ℃/+100 ℃ (-22F/+212F) | |||||||||||||||||
| Velocidad máxima del sello: 3 pies/seg | |||||||||||||||||
| Máxima presión de trabajo retraída = 3000 psi | |||||||||||||||||
| Las dimensiones *a y *e son para referencias solo ya que la horca es ajustable | |||||||||||||||||
| Cilindro de horno de hembra femenino ajustable | |||||||
| Número de parte | VARA DIÁMETRO |
Dijero y trazo | DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| A través de 304 | 1 " | 1.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| A través de 3066 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Agricultura3008 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1.5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Agricultura3010 | 1.5 "x10" | 20-1/4 " | 30-1/4 " | 13 | |||
| Agricultura3012 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Agricultura3014 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Agricultura3016 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Agricultura3018 | 1.5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Agricultura3020 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Agricultura3024 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Agricultura3028 | 1.5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Agricultura3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Agricultura3032 | 1.5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Agricultura3034 | 1.5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Agricultura3036 | 1.5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| Accil30 o006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Agricultura30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| ACAD3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| ACAD3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| ACAD30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| ACAD30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| ACAD3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| ACAD3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| ACAD3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| ACAD3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Cilindro de horno de hembra femenino ajustable | |||||||
| Número de parte | VARA DIÁMETRO |
ABURRIR& ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| Agricultura303504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Agricultura303506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Agricultura30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30 25508ASAE | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Agricultura3010 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 24 | |||
| Agricultura3012 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Agricultura3014 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Agricultura3020 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Agricultura3024 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Agricultura3028 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Agricultura3030 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Acrecy3032 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2.5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Agricultura3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Agricultura3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Agricultura3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| ACAD3-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 31 | |||
| ACAD3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| ACAD3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| ACAD3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| ACAD3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| ACAD3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| ACAD3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| ACAD3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| ACAD3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| ACAD3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| ACAD3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Cilindro de horno de hembra femenino ajustable | |||||||
| Número de parte | VARA DIÁMETRO |
Dijero y trazo | Dimensiones | Tamaño de puerto | ALFILER TAMAÑO |
Peso (libras) | |
| Retraído | EXTENDIDO | ||||||
| Agricultura3-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Agricultura3-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Agricultura3-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Agricultura3-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Agricultura3-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Agricultura3-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Agricultura3-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Agricultura3-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Agricultura3-3520 | 3.5 "X20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Agricultura3-35524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Agricultura3-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Agricultura3-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Agricultura3-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Agricultura3-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Agricultura3-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| Accil3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| ACAD3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| ACAD3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| Accil3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| ACAD3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| ACAD3-420 | 4 "X20" | 30-1/4 " | 50-1/4 " | 64 | |||
| Accil3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Agricultura3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| ACAD3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| ACAD3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Agricultura3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| ACAD3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||
Detalles del cilindro hidráulico soldado de la serie ACL estándar
