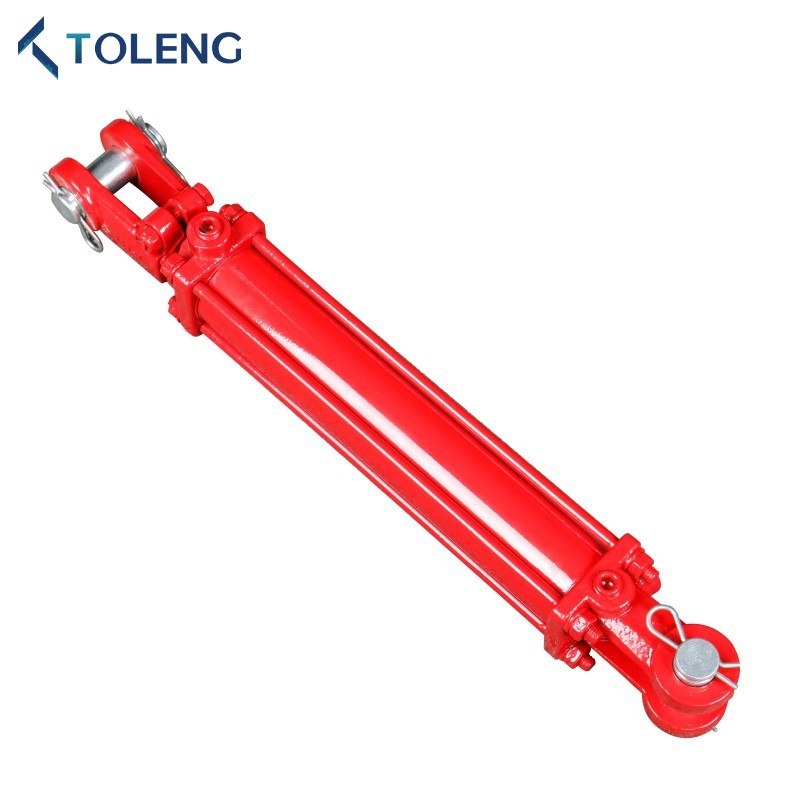

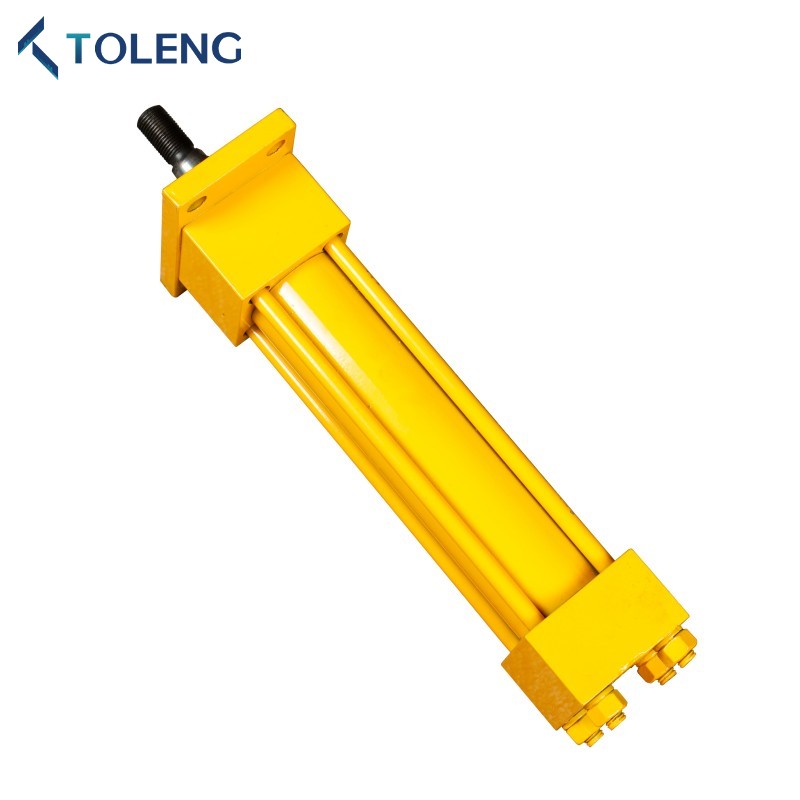

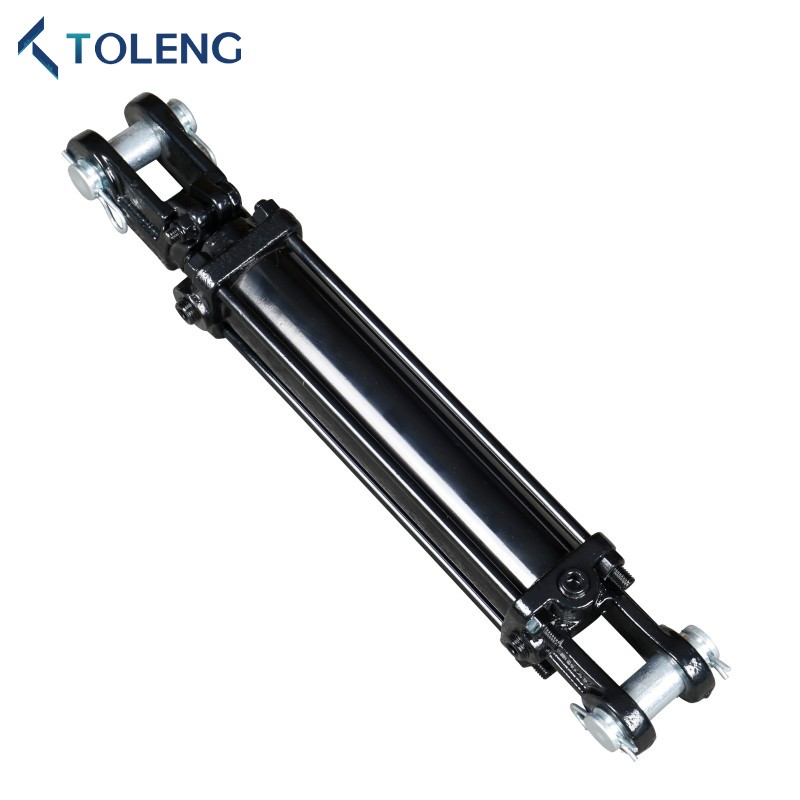

Cilindro hidráulico TIE-Rod estándar de la serie TR
Cilindro hidráulico TIE-Rod estándar de la serie TR
Toleng es un fabricante y proveedor de cilindros hidráulicos profesionales en China. Hemos sido especializados en cilindro hidráulico para el cilindro hidráulico TIE-Rod estándar de la serie TR durante más de 20 años. Nuestros productos se han exportado a consumidores de todo el mundo y han recibido una buena reputación. Esperamos establecer una asociación comercial a largo plazo con usted.
Enviar Consulta
Descripción del Producto
El cilindro hidráulico Tie-Rod Standard TR de Toleng TR es un componente vital dentro del campo de maquinaria agrícola, reconocido por su rendimiento confiable y eficiente. Está meticulosamente diseñado con precisión y durabilidad, garantizando suaves en diversas aplicaciones agrícolas. Nuestro cilindro hidráulico TIE-Rod estándar de la serie TR viene con una variedad de especificaciones para cumplir con los requisitos específicos.
Aplicación de cilindro hidráulico TIE-Rod estándar de la serie TR
Toleng Standard TR Serie Tie-Rod Hidráulico Cilindro encuentra un uso extenso principalmente en la industria de la maquinaria agrícola. Con frecuencia se emplea en varias máquinas agrícolas, como accesorios de tractores, cosechadoras, sembradora, etc.
Especificación de cilindro hidráulico TIE-Rod estándar de la serie TR
1. Aplicaciones de activación de doble
2. Tubo: tubería de alta calidad perfeccionada/esquivada
3. Coda de pistón: alta resistencia endurecida, dura cromada
4.Pistón: hierro dúctil
5.Tie-Rods: acero de alta tracción
6. Presión de trabajo: 2500/3000 psi
7. Pint: negro, verde, rojo, amarillo, etc. Los colores personalizados están disponibles.
2. Tubo: tubería de alta calidad perfeccionada/esquivada
3. Coda de pistón: alta resistencia endurecida, dura cromada
4.Pistón: hierro dúctil
5.Tie-Rods: acero de alta tracción
6. Presión de trabajo: 2500/3000 psi
7. Pint: negro, verde, rojo, amarillo, etc. Los colores personalizados están disponibles.
Parámetros técnicos de cilindro hidráulico TIE-Rod estándar de la serie TR
| PARTE NÚMERO |
PERSONA ENTERADA DIÁMETRO |
FORASTERO DIÁMETRO |
*A | B | *DO | D | *MI | F | *GRAMO | H | I | J | VARA HILO |
PUERTO |
| TTR3-20- | 2.00 " | 2.50 " | 10.25 " | 2.00 " | 1.01 " | 2.00 " | 3.75 " | 2.25 " | 1.12 " | 2.06 " | 2.12 " | 2.62 " | 1.125-12 UNF | SAE#8 |
| TTR3-25- | 2.50 " | 3.00 " | 10.25 " | 2.00 " | 1.01 " | 2.00 " | 3.75 " | 2.25 " | 1.12 " | 2.06 " | 2.12 " | 2.62 " | 1.125-12 UNF | SAE#8 |
| TTR3-30- | 3.00 " | 3.50 " | 10.25 " | 2.25 " | 1.01 " | 2.25 " | 3.75 " | 2.25 " | 1.12 " | 2.06 " | 2.12 " | 2.62 " | 1.250-12 UNF | SAE#8 |
| TTR3-35- | 3.50 " | 4.00 " | 10.25 " | 2.50 " | 1.01 " | 2.50 " | 3.62 " | 2.50 " | 1.12 " | 2.06 " | 2.12 " | 2.75 " | 1.250-12 UNF | SAE#8 |
| TTR3-40- | 4.00 " | 4.50 " | 10.25 " | 2.50 " | 1.01 " | 2.50 " | 3.56 " | 2.62 " | 1.12 " | 2.06 " | 2.12 " | 2.75 " | 1.250-12 UNF | SAE#8 |
| TTR3-50-50 | 5.00 " | 5.50 " | 12.25 " | 2.87 " | 1.26 " | 2.75 " | 4.18 " | 3.50 " | 1.12 " | 2.25 " | 2.12 " | 3.31 " | 1.500-12 UNF | SAE#10 |
| *Para 8.00 "ASAE Stroke:*A = 12.25" y para 16.00 "ASAE Stroke:*A = 15.50" | ||||||||||||||
| *Para 8.00 "trazo:*e = 5.75" (2.00 "a 3.00" orificio)*e = 5.62 "(3.50" orificio)*e = 5.56 "(4.00" orificio) | ||||||||||||||
| *Para 16.00 "ASAE Stroke:*E = 9.00" (2.00 "a 3.00" Bore)*E = 8.87 "(3.50" Bore)*E = 8.81 "(4.00" Bore) = 7.43 "(5.00" Bore) | ||||||||||||||
| *Para 5.00 "orientación:*g (horario frontal) = 1.18"*g (captura final) = 1.31 " | ||||||||||||||
| *For16.00 "asae strokea:*c = 126" | ||||||||||||||
| Rango de temperatura del sello: -30 ℃/+100 ℃ (-22 "f/+212" f) | ||||||||||||||
| Velocidad máxima del sello: 3 pies/seg | ||||||||||||||
| Máxima presión de trabajo retraída = 3000 psi | ||||||||||||||
| Las dimensiones *a y *e son para referencias solo ya que la horca es ajustable | ||||||||||||||
| Cilindro de rodilla | |||||||
| Número de parte | VARA DIÁMETRO |
ABURRIR& ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| TTR30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 "NPT & SAE#8 |
1 " | 16.8 |
| TTR30-2006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 18.4 | |||
| TTR30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 20.0 | |||
| TTR30-2008-AASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20.5 | |||
| TTR30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 21.5 | |||
| TTR30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 23.1 | |||
| TTR30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24.7 | |||
| TTR30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 26.3 | |||
| TTR30-2016-ASAE | 2 "x16" | 31-1/4 " | 47-1/4 " | 26.9 | |||
| TTR30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 279 | |||
| TTR30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 29.5 | |||
| TTR30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 32.6 | |||
| TTR30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 37.4 | |||
| TTR30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42.2 | |||
| TTR30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45.3 | |||
| TTR30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 51.7 | |||
| TTR30-2504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 "NPT & SAE# |
1 " | 18.6 |
| TTR30-2506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 20.9 | |||
| TTR30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 22.8 | |||
| TTR30-2508-ASAE | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23.6 | |||
| TTR30-2510 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 25.5 | |||
| TTR30-2512 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 27.8 | |||
| TTR30-2514 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 30.2 | |||
| TTR30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 32.5 | |||
| TTR30-2516-AASA | 2.5 "x16" | 31-1/4 " | 47-1/4 " | 33.4 | |||
| TTR30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 34.8 | |||
| TTR30-2520 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 371 | |||
| TTR30-2524 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 41.8 | |||
| TTR30-2530 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 43.6 | |||
| TTR30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49.6 | |||
| TTR30-2540 | 2.5 "x40" | 50-1/4 " | 90-1/4 " | 53.7 | |||
| TTR30-2548 | 2.5 "x48" | 58-1/4 " | 106-1/4 " | 61.7 | |||
| Cilindro de rodilla | |||||||
| Número de parte | VARA DIÁMETRO |
Perforación ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| TTR30-3004 | 1-1/4 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2 "NPT & SAE#8 |
1 " | 22.1 |
| TTR30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24.0 | |||
| TTR30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 26.1 | |||
| TTR30-3008-ASAE | 3 "x8" | 20-1/4 " | 28-1/4 " | 8.4 | |||
| TTR30-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 28.2 | |||
| TTR30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 30.3 | |||
| TTR30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 32.4 | |||
| TTR30-3016 | 1-1/2 " | 3 "x16" | 26-1/4 " | 42-1/4 " | 38.7 | ||
| TTR30-3016-AASA | 3 "x16" | 31-1/4 " | 47-1/4 " | 1-1/4 " | 39.4 | ||
| TTR30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 1 " | 41.2 | ||
| TTR30-3020 | 3 "x20 ' | 30-1/4 " | 50-1/4 " | 43.8 | |||
| TTR30-3024 | 3 "x24 | 34-1/4 " | 58-1/4 " | 470 | |||
| TTR30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 54.3 | |||
| TTR30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61.4 | |||
| TTR30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66.2 | |||
| TTR30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75.9 | |||
| TTR30-3504 | 1-1/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 "NPT & SAE#8 |
1 " | 26.0 |
| TTR30-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 27.8 | |||
| TTR30-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 30.7 | |||
| TTR30-3508-ASAE | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 9.9 | |||
| TTR30-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 33.6 | |||
| TTR30-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 36.6 | |||
| TTR30-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 39.5 | |||
| TTR30-3516 | 1-1/2 " | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 46.6 | ||
| TTR30-3516-AASA | 3.5 "x16" | 31-1/4 " | 47-1/4 " | 1-1/4 " | 476 | ||
| TTR30-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " |
1 " |
50.0 | ||
| TTR30-3520 | 3.5 "X20" | 30-1/4 " | 50-1/4 " | 53.3 | |||
| TTR30-3524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 69.2 | |||
| TTR30-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 679 | |||
| TTR30-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 77.5 | |||
| TTR30-3540 | 3.5 "x40" | 50-1/4 " | 90-1/4 " | 84.0 | |||
| TTR30-3548 | 3.5 "x48" | 58-1/4 " | 106-1/4 " | 96.8 | |||
| Cilindro de rodilla | |||||||
| Número de parte | VARA DIÁMETRO |
ABURRIR& ATAQUE |
DIMENSIONES | Tamaño de puerto | ALFILER TAMAÑO |
PESO (LBS) |
|
| Retraído | EXTENDIDO | ||||||
| TTR30-4004 | 1-1/2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | 1/2 "NPT & SAE#8 |
1 " | 52.0 |
| TTR30-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 55.6 | |||
| TTR30-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 58.9 | |||
| TTR30-4008-ASAE | 4 "x8" | 20-1/4 " | 28-1/4 " | 18.7 | |||
| TTR30-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 62.8 | |||
| TTR30-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 66.4 | |||
| TTR30-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 70.0 | |||
| TTR30-4016 | 1-3/4 " | 4 "x16" | 26-1/4 " | 42-1/4 " | 84.2 | ||
| TTR30-4016-AASA | 4 "x16" | 31-1/4 " | 47-1/4 " | 1-1/4 " | 85.2 | ||
| TTR30-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 1 " | 84.7 | ||
| TTR30-4020 | 4 "X20" | 30-1/4 " | 50-1/4 " | 85.1 | |||
| TTR30-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 93.1 | |||
| TTR30-4030 | 2 " | 4 "x30" | 40-1/4 " | 70-1/4 " | 111.6 | ||
| TTR30-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 124.8 | |||
| TTR30-4040 | 4 "x40" | 50-1/4 " | 90-1/4 " | 133.6 | |||
| TTR30-4048 | 4 "x48" | 58-1/4 " | 106-1/4 " | 151.1 | |||
| TTR30-5004 | 2 " | 5 "x4" | 16-1/4 " | 20-1/4 " | NPI de 1/2 " & SAE#10 |
1-1/4 " | 59.7 |
| TTR30-5006 | 5 "x6" | 18-1/4 " | 24-1/4 " | 64.9 | |||
| TTR30-5008 | 5 "x8" | 20-1/4 " | 28-1/4 " | 70.2 | |||
| TTR30-5010 | 5 "x10" | 22-1/4 " | 32-1/4 " | 75.4 | |||
| TTR30-5012 | 5 "x12" | 24-1/4 " | 36-1/4 " | 80.7 | |||
| TTR30-5014 | 5 "x14" | 26-1/4 " | 40-1/4 " | 85.9 | |||
| TTR30-5016 | 5 "x16" | 28-1/4 " | 44-1/4 " | 91.2 | |||
| TTR30-5016-AASA | 5 "x16" | 31-1/4 " | 47-1/4 " | 92.9 | |||
| TTR30-5018 | 5 "x18" | 30-1/4 " | 48-1/4 " | 96.4 | |||
| TTR30-5020 | 5 "X20" | 32-1/4 " | 52-1/4 " | 101.7 | |||
| TTR30-5024 | 5 "x24" | 36-1/4 " | 60-1/4 " | 112.1 | |||
| TTR30-5030 | 5 "X30" | 42-1/4 " | 72-1/4 " | 12Z9 | |||
| TTR30-5036 | 5 "x36" | 48-1/4 " | 84-1/4 " | 143.6 | |||
| TTR30-5040 | 5 "x40" | 50-1/4 " | 90-1/4 " | 154.1 | |||
| TTR30-5048 | 5 "x48" | 60-1/4 " | 108-1/4 " | 175.1 | |||
Detalles del cilindro hidráulico TIE-Rod estándar de la serie TR
