¿Cuáles son los componentes principales de un cilindro hidráulico?

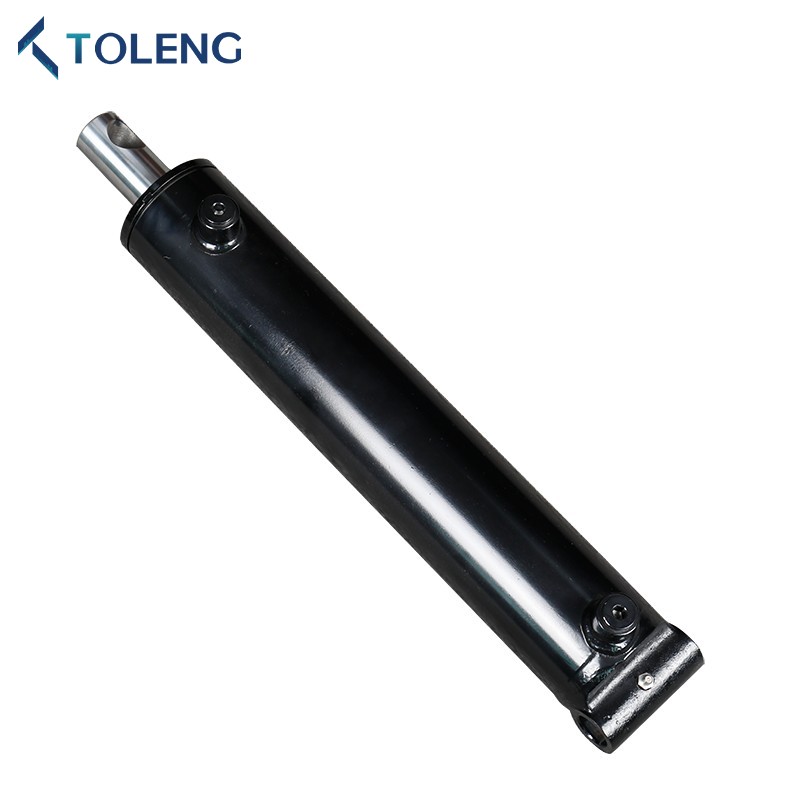

Cilindros hidráulicosson componentes fundamentales en muchos sistemas de maquinaria industrial y móvil. Su capacidad para generar movimiento lineal y fuerza los hace indispensables en varias aplicaciones. Para comprender su funcionalidad, es crucial explorar los componentes principales que forman un cilindro hidráulico.

1. Barril de cilindro

El barril del cilindro forma el cuerpo principal del cilindro hidráulico. Es una estructura cilíndrica robusta que alberga el pistón y el fluido hidráulico. La superficie interna del barril está mecanizada con precisión para garantizar un movimiento suave del pistón, minimizando el desgaste mientras se mantiene la eficiencia.

2. Pistón

El pistón es una parte móvil crítica dentro del barril del cilindro. Divide el espacio interno en dos cámaras, permitiendo que el fluido hidráulico presurizado cree fuerza. El pistón traduce la presión hidráulica en movimiento lineal, que se transfiere a la varilla del pistón.

3. Varilla de pistón

La varilla del pistón está unida al pistón y se extiende fuera del cilindro. Este componente transmite el movimiento lineal generado dentro del cilindro a la maquinaria o carga externa. Por lo general, está hecho de acero de alta resistencia y a menudo se chapa cromado para resistir la corrosión y el desgaste.

4. Cilindro (o tapa final)

La cabeza del cilindro, ubicada en un extremo del barril, proporciona una abertura para que la varilla del pistón se mueva. También contiene sellos y cojinetes que evitan la fuga de líquido hidráulico y sostienen la varilla durante la operación.

5. Base de cilindro (o enchufe final)

La base del cilindro, situada en el extremo opuesto del barril desde la cabeza, encierra el cilindro. Sirve como soporte estructural y puede incluir un puerto para la entrada o salida de líquido hidráulico.

6. Sellos

Los sellos son vitales para mantener la eficiencia de uncilindro hidráulico. Evitan que el líquido hidráulico se filtre entre diferentes cámaras o fuera del cilindro. Los sellos se encuentran alrededor del pistón, la varilla del pistón y la cabeza del cilindro.

7. Puertos

Los puertos son aberturas en el cilindro que permiten que el fluido hidráulico fluya dentro y fuera. Estos se colocan estratégicamente para dirigir el fluido a la cámara apropiada, facilitando el movimiento del pistón.

8. Glándula de varilla (o extremo de la barra)

La glándula de la barra es una carcasa en la cabeza del cilindro que soporta la varilla del pistón. Contiene sellos y rodamientos que reducen la fricción y protegen contra los contaminantes que ingresan al cilindro.

9. Componentes de montaje

Los componentes de montaje, como los soportes de horca, los soportes del muelle o los soportes de brida, unen el cilindro hidráulico a la maquinaria. Estos componentes aseguran la estabilidad y la alineación adecuada durante la operación.

10. Mecanismo de amortiguación (opcional)

Algunos cilindros hidráulicos incluyen mecanismos de amortiguación para retrasar el movimiento del pistón cerca del final de su carrera. Esta característica reduce los choques y vibraciones, extendiendo la vida útil del cilindro y asegurando un funcionamiento suave.

Cómo funcionan estos componentes juntos. Cada componente de un cilindro hidráulico tiene un papel específico que contribuye a su función general. El barril del cilindro proporciona una carcasa protectora, el pistón y la varilla del pistón convierten la energía hidráulica en fuerza mecánica, y los sellos y los puertos mantienen la eficiencia del sistema hidráulico. Juntas, estas piezas permiten que el cilindro realice tareas que van desde el levantamiento de cargas pesadas hasta el posicionamiento preciso.
