¿Cuáles son los tipos de montaje de cilindro hidráulico?

Como actuador importante en el sistema hidráulico, elcilindro hidráulicoRealiza el movimiento alternativo de la maquinaria convirtiendo la energía hidráulica en energía mecánica. Es potente y funciona sin problemas, por lo que se ha aplicado ampliamente en muchas industrias, como la maquinaria de construcción, la agricultura y la fabricación de automóviles. Para los cilindros hidráulicos, cómo instalarlos es muy importante. Si no se instalan correctamente, se producirá una desalineación, un desgaste excesivo e incluso un fallo del sistema. Por lo tanto, elegir el tipo de montaje correcto puede ayudar a evitar los problemas anteriores y garantizar el buen funcionamiento del cilindro hidráulico.

Los cilindros hidráulicos se pueden montar utilizando horquilla, muñón, soporte de pie, soporte de brida, etc. Cada tipo de montaje tiene sus propias características y aplicabilidad distintas. A continuación, analizaremos específicamente estos tipos de montaje comunes para cilindros hidráulicos.

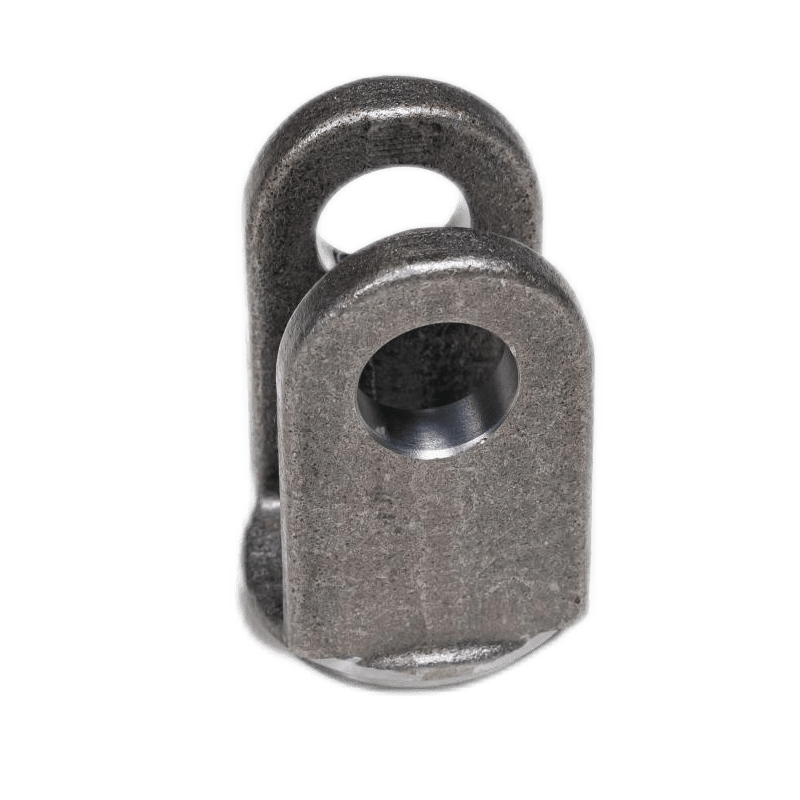

Pendiente

La horquilla es una montura en forma de "U" soldada al extremo del cañón o varilla. Logra la suspensión y fijación del cilindro hidráulico a través de la estructura en forma de U, permitiendo que el cilindro hidráulico oscile libremente dentro de un cierto rango de ángulo para adaptarse a diferentes requisitos de trabajo. Los soportes de horquilla se utilizan generalmente en maquinaria móvil y permiten un movimiento de rotación limitado.

muñón

El muñón está compuesto por pasadores ubicados a ambos lados del cilindro hidráulico y se utiliza para soportar los cilindros hidráulicos en el conjunto. El soporte de muñón se puede integrar con la mayoría de los tipos de montaje de varilla. Permite que el cilindro hidráulico pivote radialmente dentro de un plano, facilitando un movimiento de rotación suave. Proporciona una mayor flexibilidad.

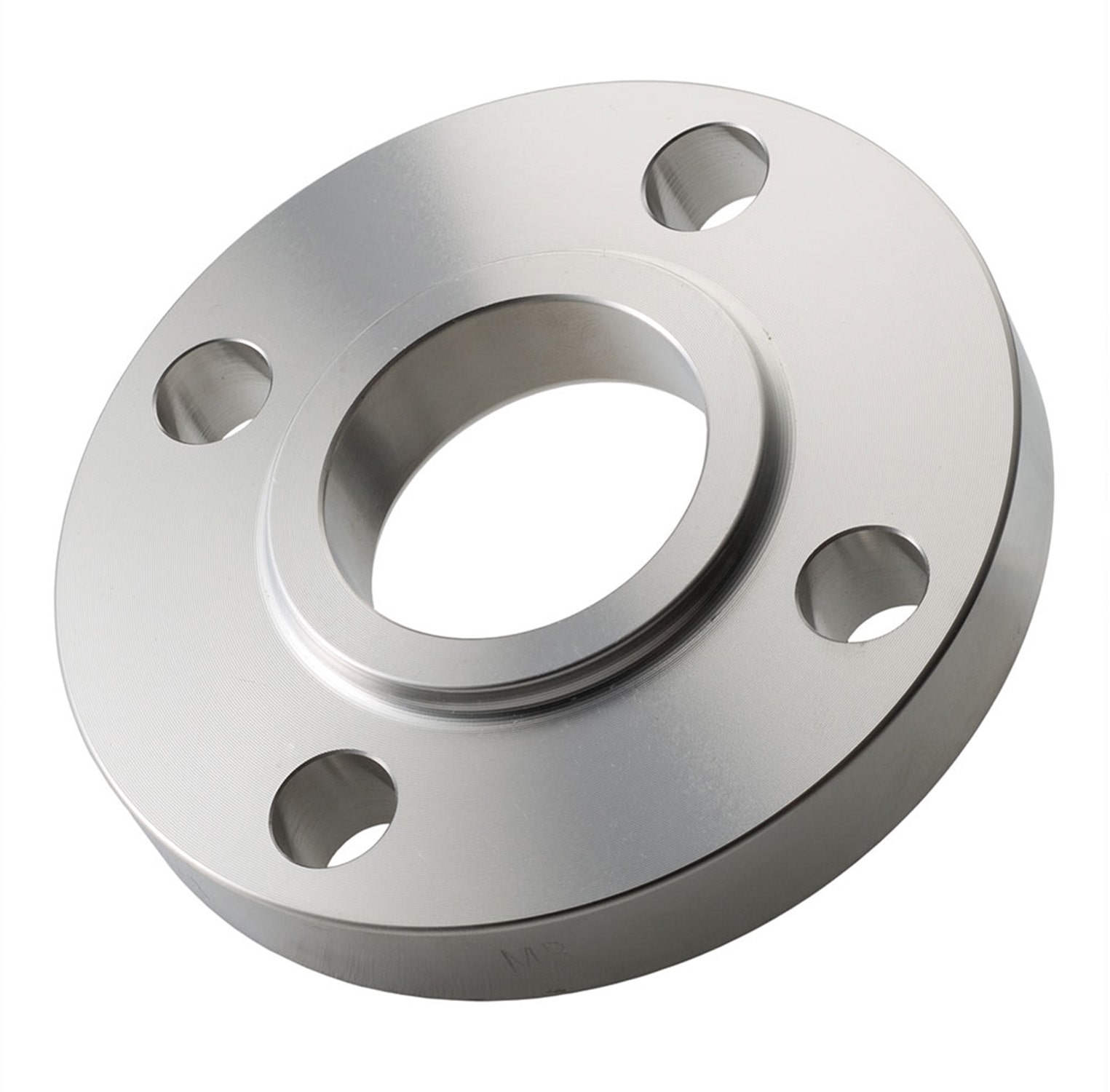

Brida

Una brida es un componente que conecta firmemente un cilindro hidráulico con otros equipos mecánicos o tuberías mediante la combinación de placas de brida, pernos, juntas y otras piezas. La brida se fija con pernos de alta resistencia para garantizar la confiabilidad de la conexión. Presenta una alta resistencia de conexión y un excelente rendimiento de sellado, lo que lo hace adecuado para sistemas hidráulicos a gran escala, sobresaliendo especialmente en entornos de alta presión y cargas pesadas.

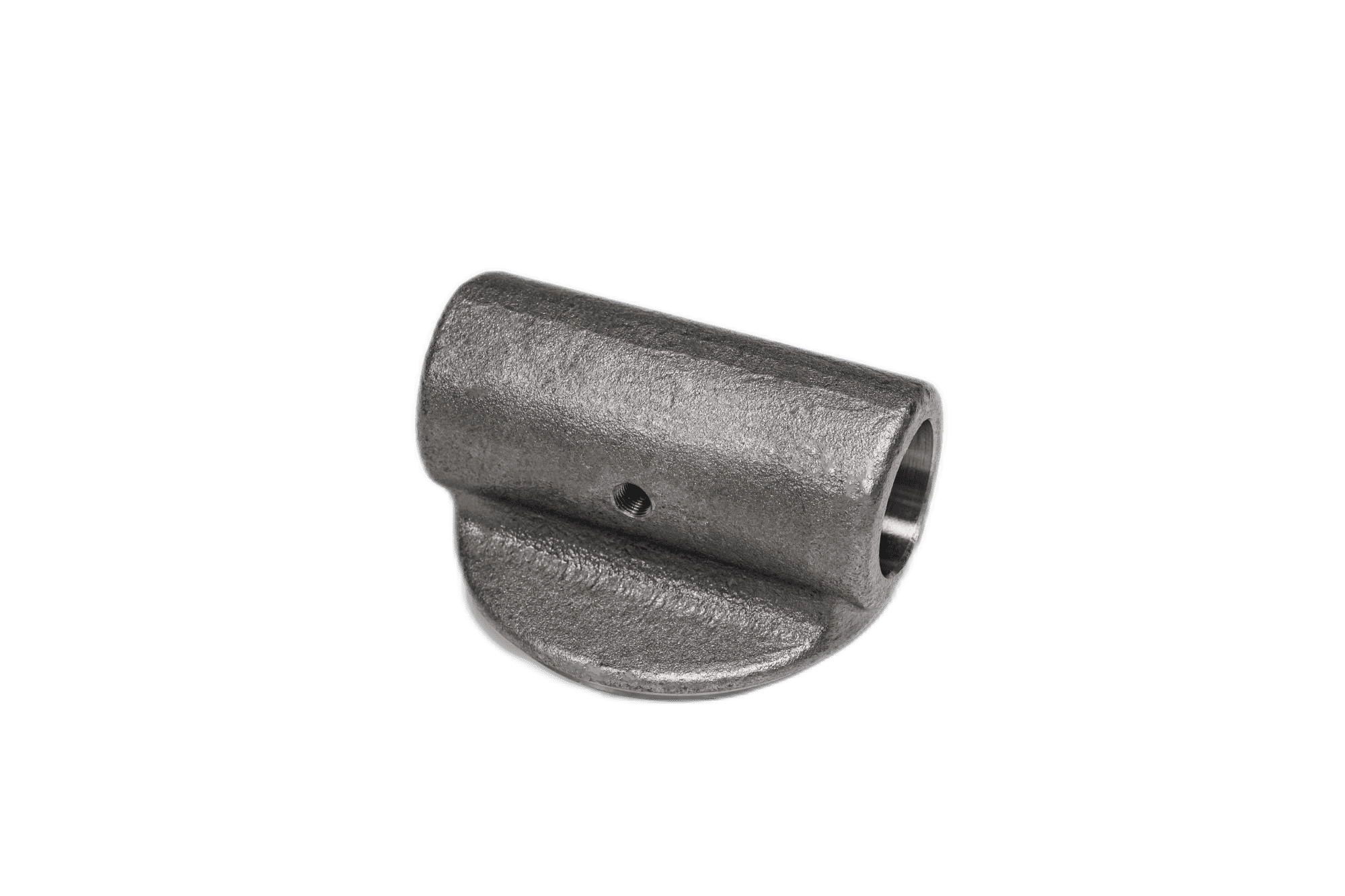

tubo transversal

El tubo transversal es un tubo soldado en el extremo del cilindro o varilla, que puede conectar el cilindro hidráulico con otros componentes o equipos hidráulicos para formar un sistema hidráulico estable. El diseño del tubo transversal hace que toda la estructura del sistema sea más compacta, ahorra espacio y puede soportar fuerzas desde múltiples direcciones al mismo tiempo, lo que lo hace adecuado para entornos de trabajo complejos.

Elegir el tipo de montaje más adecuado para cilindros hidráulicos requiere considerar múltiples aspectos, como el tipo de aplicación, la dirección de la carga, el espacio de instalación, etc. En aplicaciones prácticas, el tipo de montaje apropiado debe seleccionarse en función de las condiciones de aplicación específicas. TOLENG es un fabricante profesional decilindros hidráulicoscon más de 20 años de experiencia. Estamos dispuestos a colaborar con usted para elegir la solución hidráulica más adecuada para su equipo.
